Багажник для уаз HUNTER

У моего старого приятеля случилась «настоящая» беда — новый багажник, купленный в автосалоне вместе с УАЗиком, развалился после первой же поездки на рыбалку!

Это был сборно-разборный вариант из труб прямоугольного и квадратного сече­ния. Ушки боковых стоек — из стали тол­щиной всего 1 мм. Расположение трубок багажной площадки — продольное с кре­плением на болтах М10 сквозь основные поперечные балки, что совершенно ослабило последние. Опорные узлы поперечных балок оказались шире мест крепления к крыше УАЗика на 20 мм.

В процессе разборки багажника на комплектующие появилась убеждён­ность, что надо полностью его переделы­вать. Улучшенная конструкция багажника с использованием всех исходных ком­плектующих показана на рисунке.

Порядок работы по переделке покуп­ного разборного багажника в цельнос­варной таков.

1. Отрезать все приваренные к труб­кам резьбовые втулки.

2. Собрать на «прихватку» из родных деталей 1,2,3 П-образные основные поперечные балки, выдержав размер между опорами — 1520 мм, а затем про­варить швы и отрихтовать их по размерам.

3. Соединить поперечные балки с про­дольными и, контролируя диагонали, проварить соединения.

4. Приварить боковые и задние борти­ки (детали 4,5,6,7,8,9,10).

5. Состыковав попарно исходные трубки, нарезать по размерам и прива­рить промежуточные поперечины (деталь 12) и продольные вставки (деталь 11).

6. К сплющенным опорным концам (деталь 3) приварить опорные прутки (деталь 17).

7. После окончательной проварки всех швов провести финишную рихтовку изделия и зачистить сварные швы.

8. Загрунтовать и покрасить готовый багажник.

При наличии необходимого материала и опыта можно по чертежам изготовить багажник для HUNTERa «с нуля».

P.s. Сохраните у себя увеличенную картинку для более детального просмотра чертежа.

Автор: Анатолий МАТВЕЙЧУК

Экспедиционный багажник на УАЗ Хантер, Патриот, Таблетка

Силовой багажник на УАЗ (Хантер, патриот, Буханка) КУПИТЬ

Силовые багажники на УАЗ-ы (Размер 340 х 150 x 17/ 300 х 150 x 17/ 260 x 150 x 17).

Имеются багажники на все модели УАЗов!

Багажники очень крепкие, произведены из трубы ВГП, толщина стенки 2.8 мм, вес 6-7 кг.

Полимерное покрытие, чёрное матовое. 4 крепления под оптику спереди, и2 сзади!

Бамперы и калитки на УАЗ-буханку

Использованы материалы с форума

forum.uazbuka.ru/showthread.php?t=134903

Передний бампер на УАЗ-буханку

Марьян Попович [maryan]

Во первых нужно отдать должное Инженеру, как сказал бы мой сын Респект и уважуха , ведь за основу были взяты его чертежи.

Итак по порядку.

Скачав чертежи переднего бампера я сделал макет бампера (без дуг) из оцинковки и водрузил это на УАЗ.

Так как этот бампер проэктировался не под эту машину пришлось сделать 4 надреза и отводя фронтальную часть бампера от машины подгибать крылья бампера до приемлемого размера(мордашка буханки все же несколько круглее чем у бобика), после чего зафиксировать саморезами

Дальше пошла чистая эстетика , клыки бампера мне не совсем понравились

и я пошел другим путем ,как говаривал Владимир Иллич, тоесть чуть чуть изменил конструкцию

После всех указаных манипуляций, бампер был воплощен в металл (толщина 3мм)

С дугами было сложнее, но решаемо.

Размеры брал с фотографии бампера РИФ для УАЗ-31. установленого кем то на бухань. которая была также скачана из интернета.

Используя коефициент искажения можно, с приемлемой ,для бампера, точностью узнать интересующий размер.

Пример. Зная (замерив) фактичесский диаметр, например, фары УАЗа ,допустим 180 мм, и размер этой же фары на фото, допустим 9мм имеем 180/9=20 это и есть коэф. искажения

Замеряем на том же фото толщину трубы на кенгурятнике, имеем 3мм 3х20=60мм тоесть фактичесский размер трубы на фото примерно 60мм

Чем больше фото тем точнее будет вычисление размера, цифры для примера брал от балды

Вроде доходчиво изложил. )

Для центральной дуги использовал трубу 60мм и два водопроводных колена+ болгарин секас и сварка )

С боковыми дугами несколько сложней, труба 48мм забивалась ОЧЕНЬ плотно песком и при поддержке резака гнулась на вот таком трубогибе

Труба 219мм, швелер №16, приваривать очень крепко ибо оторвет нахрен. Принцип работы даного устройства описывать, я думаю, нет смысла.

Заготвку для гибки лучше брать с запасом по длине и перед гибкой проконтролировать чтобы шов трубы был внутри гиба, иначе при гибке большая вероятность того что труба лопнет по шву.

При некотором везении получим такую заготовку, не трубогиб, но лучше чем водопроводное колено.

Но все это совсем не освобождает от подгонки ПО МЕСТУ :( иначе никак. все трубы,кроме центральной дуги, варились на машин.

Вот что получилось:

Передний бампер на УАЗ-буханку из швеллера

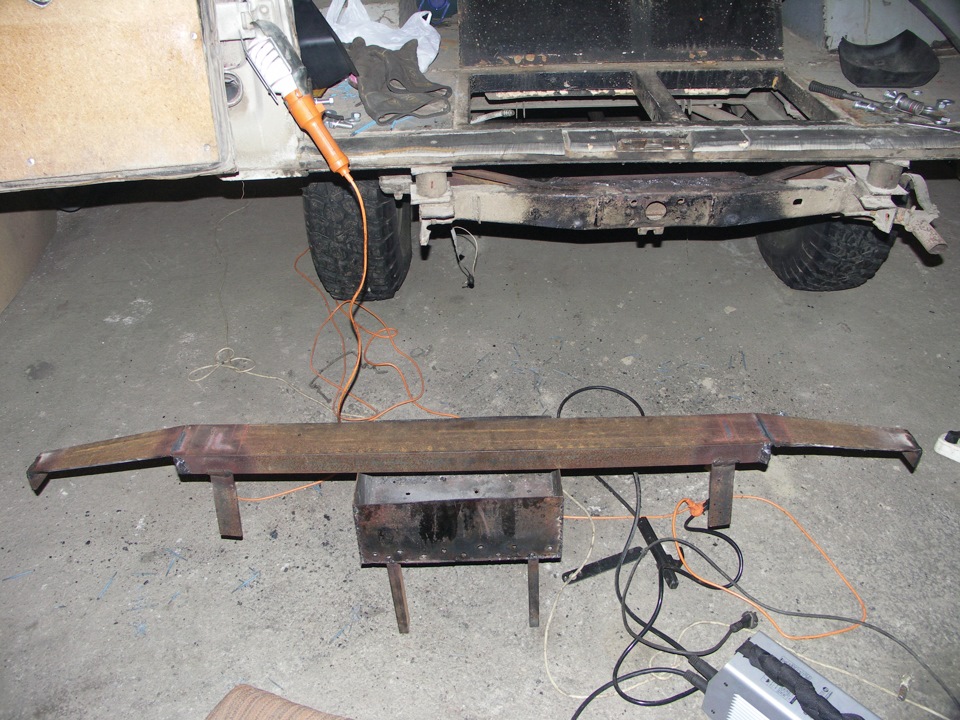

Задний бампер на УАЗ-буханку

Кенгурятник на Уаз буханку своими руками, чертеж

Сделаем кенгурятник на нашу буханку, который показан ниже на фото

Сборочный чертеж кенгурятника (кликабельно):

Детали чертежа:

1. #8211 Дуга #8211 1 шт.

2. #8211 Кронштейн #8211 2 шт.

3. #8211 Дуга #8211 2 шт.

6. #8211 Заглушка #8211 2 шт. #8211 Лист 3 ГОСТ 19904-74 (Ст3 ГОСТ 16523-70) диам.90h14

7. #8211 Платик #8211 4 шт. #8211 Лист 5 ГОСТ 19904-74 (Ст3 ГОСТ 16523-70) 40х40

8. #8211 Пластина #8211 1 шт. #8211 Лист 5 ГОСТ 19904-74 (Ст3 ГОСТ 16523-70) 40х50

9. #8211 Вставка #8211 2 шт. #8211 Труба Ду20х2,8 ГОСТ 3262-75 L=30 мм

10. #8211 Лента 3х30 ГОСТ 6007-77 (Ст3 ГОСТ 575-78) 1,64 м

11. #8211 Пруток диам.8 (Ст3) 0,6 м

Пояснения к чертежу кенгурятника:

- При использовании данных чертежей необходимо иметь в виду, что у автомобиля между кузовом и рамой стоят проставки

10 см и кронштейны крепления (2), дуги (3), на нелифтованный автомобиль должны быть другими.

Силовой бампер на УАЗ буханка чертежи

Прежде чем начать смотреть чертежи силовой бампер на УАЗ буханка хотелось бы написать небольшое отступление…

Перед написание данного материала меня посетила мысль, что чертежи в любом случае у каждого будут разными и не думаю, что есть идеальный вариант для создания так называемого «кенгурятника» на УАЗ буханку своими руками. Так сказать каждый будет что то подделывать под себя и свой автомобиль.

Вот вам несколько вариантов чертежей в фото.

Изначально он выражает слова благодарности за данные варианты бампера… Изучив материал начинается работа над созданиеим. Для начала делался макет из оцинковки, который в дальнейшем примеряется на УАЗ, это можно видеть на фото ниже. фото чертежей кликабельны

Особо не понравившиеся «клыки» были доработаны под себя, возникала проблема с дугами, но которая у мастера с «прямыми» руками легко решается. В общем дальнейшее развитие событий по созданию силового бампера на «буханку» мне не стоит описывать, т.к. фотографии лучше передадут ход ручной работы по созданию так сказать силового тюнинга.

Источники: http://gostweb.com/sdelaysam-svoimirukami/raznye_podelki_svoimi_rukami/359-bagazhnik-dlya-uaz-hunter.html, http://jeepstroy.ru/shop/mag_4/d784/, http://www.uazbuka.ru/buxkeng2.html, http://uaz-buhanka.ru/tuning/kenguryatnik, http://pol-z.ru/silovoy-bamper-na-uaz-buhanka-chertezhi/
