Введение

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

Бесперебойник для котла с внешним аккумулятором Фото 1: Источник бесперебойного питания с подключенной АКБ

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

  1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
  2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
  3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
  4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

  • Инвертор

    Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

  • Стабилизатор напряжения

    Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

  • Аккумуляторные батареи

    Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

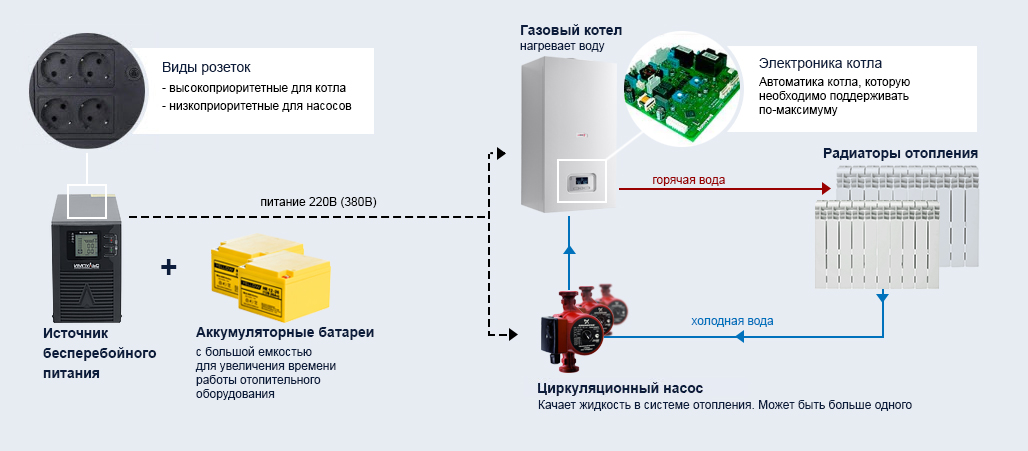

Подключение газового котла к сети через ИБП Фото 2: Подключение бесперебойника к газовому котлу

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Вернуться к оглавлению

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Принцип работы источника бесперебойного питания оффлайн типа Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Схема работы линейно-интерактивного бесперебойника Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Схема как работает ИБП онлайн типа Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Вернуться к оглавлению

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

  1. Рассчитываем мощность ИБП

    Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

  2. Определяем необходимое время автономной работы

    Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

  3. Выбираем тип АКБ

    Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

Схема правильного подключения аккумуляторов к ИБП Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Источник бесперебойного питания «Штиль» для отопительных котлов Фото 7: Бесперебойник «Штиль» для систем отопления

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Модель Рабочее напряжение, В Мощность, Вт Ёмкость АБ, Ач Цена, руб АБП-150Т 160-260 150 17-100 12 587 АБП-200Т 160-260 200 17-100 15 490 АБП-300Т 300 160-260 17-100 18 577

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma.ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

Андрей Владимирович, Новосибирск

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Бесперебойник «Teplocom» для котлов отопления от производителя «Бастион» Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

Модель Рабочее напряжение, В Мощность, ВА(Вт) Ёмкость АБ, Ач Цена, руб Teplocom-300 185-245 300(180) 26—100 10 500 Teplocom-600 188-245 600(360) 40-200 15 850 Teplocom-1000 1000(600) 155-295 40-200 19 250

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

Павел Андреевич, Нижний Новгород

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

Вернуться к оглавлению Заключение

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.
